Name: ТЭН 6,0 кВт (3х2,0) RDT D48мм ER200-300л, 68994
SKU: MS-02660
Price: 2800 RUB
Availability: InStock

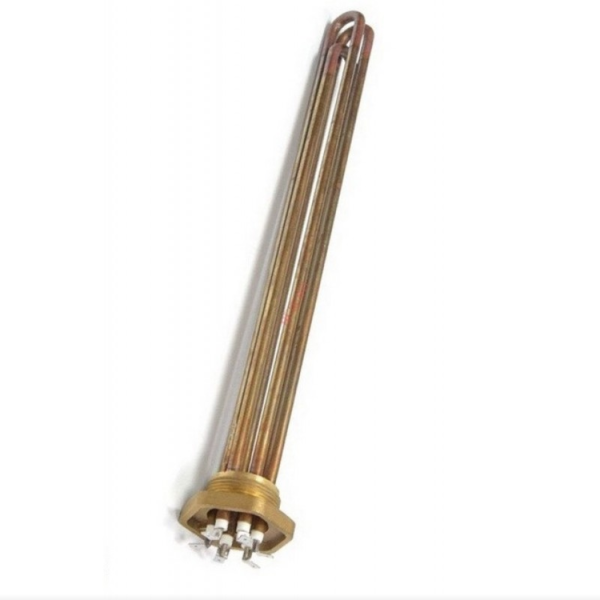

ТЭН водонагревателя 6000 Вт, 220V.

Фланец “гайка”.
Трубная резьба 1″ 1/2.
Диаметр резьбы 48 мм.

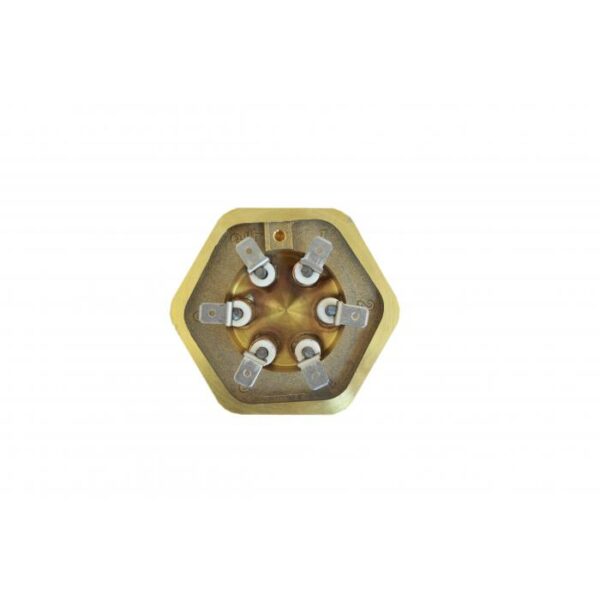

На фланце закреплены три нагревательных элемента по 2000 Вт каждый.
ТЭН для водонагревателей Термекс (Thermex) серии ER большого объема 200-300 литров.

Парт. номер: 68994

Совместимость: (Thermex) ER200, ER300

В водонагревателе наиболее уязвимым элементом является ТЭН!

Именно на него приходится основная нагрузка прибора. О его неисправности могут свидетельствовать прекращение нагрева воды или выключение защиты от действия тока. В некоторых случаях можно самостоятельно определить поломку, если знать, как проверить ТЭН водонагревателя.

Неисправность ТЭНа может быть вызвана несколькими причинами:

перегоревшей нитью накаливания, расположенной внутри трубки;
опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель?

Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Чтобы провести проверку ТЭНа, предварительно следует рассчитать его сопротивление, используя величину мощности P. Ее значение можно найти в технической документации. Напряжение U в сети берется равным 220 В. Сопротивление R рассчитывается по известной формуле: R = U2/Р.

Проверка проводится по следующему алгоритму:

мультиметр настроить на диапазон значений сопротивления до 200 Ом;
коснуться проводками измерительного прибора клемм ТЭНа;
если он исправен, покажет значение сопротивления, приближенное к расчетному;
значение «0» свидетельствует о наличии замыкания внутри нагревательного элемента;
значение «1» – указывает на имеющийся обрыв.

На следующем этапе проверяется наличие пробоя ТЭНа на корпус:

тестер переключается в звуковой режим;
один из его проводков касается вывода ТЭНа, а второй – его корпуса;
появление звукового сигнала свидетельствует о пробое корпуса, то есть необходима замена ТЭНа в водонагревателе.

Проверить ТЭН на обрыв можно и без мультиметра, и без тестера, с помощью лампочки контроля:

один из его контактов подключается к сети;
второй – к лампочке электрика;
если обрыва нет, лампочка загорится.

Исправность нагревательной детали можно легко проверить индикаторной отверткой, даже не извлекая его из аппарата:

отключить посторонние провода;
коснуться пальцами одного из контактов элемента, а кончиком отвертки – другого;
одновременно палец другой руки нужно прижать к металлическому пятачку на конце отвертки;
если лампочка индикатора не загорится, имеется обрыв нагревательной нити.

При возникновении проблем с изоляцией нагревательного элемента возможна утечка тока на его корпус. Если в системе установлен узел защиты от тока, он начнет срабатывать при достижении половины номинальной величины. Но мультиметр его не фиксирует, так как отсутствует короткое замыкание на корпус. Для проверки изоляции и измерения ее сопротивления пользуются мегаомметром в диапазоне измерений 500 В. Один щуп касается контакта элемента, второй – его корпуса. В норме показатель будет больше 0,5 Мом.

Заключение:

При проведении диагностики или замене ТЭНа на водонагревателе в домашних условиях следует предварительно отключить ток в бойлере. Если имеются сомнения в правильности или последовательности действий, стоит обратиться к специалисту, который грамотно выполнит эту работу.
