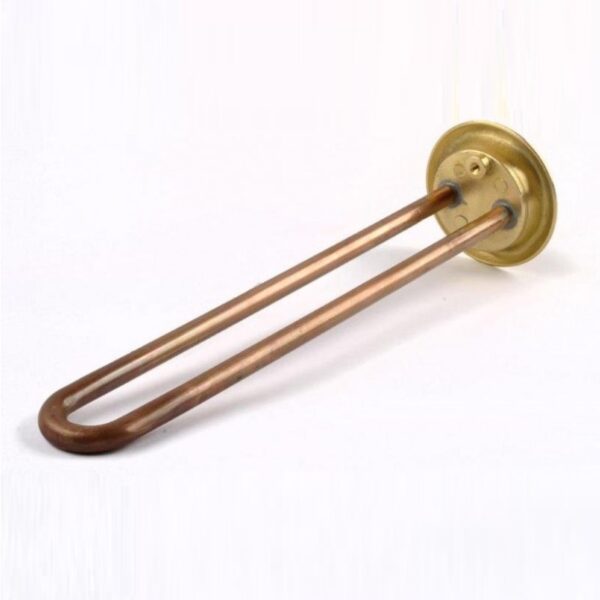

Name: ТЭН PREMIUM RF 700W/230V медный, усиленный 3401335, WTH000TX
SKU: MS-02623
Price: 1700 RUB
Availability: InStock

ТЭН PREMIUM RF 700W/230V медный, усиленный 3401335, WTH000TX

Артикул 3402081
Производство Thermowatt (Италия)
Мощность 700W
Напряжение: 230V
Ватная нагрузка на см²: 6,6W
Материал оболочки: Усиленная медь
Установочный габарит 250мм.
Фланец прижимной, Ø-64мм.
Тип контактов: клеммы “папа” 6,3мм.
Порт под анод – М4
Используется в водонагревателях Thermex

Совместимость:

Thermex RZB F: RZB 30 F, RZB 50 F, RZB 80 F, RZB 100 F
Thermex RZB L: RZB 30 L, RZB 50 L, RZB 80 L, RZB 100 L
Cерия IF V: IF 30 V, IF 50 V, IF 80 V, IF 100 V
Cерия IF V (pro): IF 30 V (pro), IF 50 V (pro), IF 80 V (pro), IF 100 V (pro)
Cерия FSS V: FSS 30 V, FSS 50 V, FSS 80 V, FSS 100 V
Cерия ID V: ID 30 V, ID 50 V, ID 80 V, ID 100 V

В водонагревателе наиболее уязвимым элементом является ТЭН!

Именно на него приходится основная нагрузка прибора. О его неисправности могут свидетельствовать прекращение нагрева воды или выключение защиты от действия тока. В некоторых случаях можно самостоятельно определить поломку, если знать, как проверить ТЭН водонагревателя.

Неисправность ТЭНа может быть вызвана несколькими причинами:

перегоревшей нитью накаливания, расположенной внутри трубки;
опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель?

Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Чтобы провести проверку ТЭНа, предварительно следует рассчитать его сопротивление, используя величину мощности P. Ее значение можно найти в технической документации. Напряжение U в сети берется равным 220 В. Сопротивление R рассчитывается по известной формуле: R = U2/Р.

Проверка проводится по следующему алгоритму:

мультиметр настроить на диапазон значений сопротивления до 200 Ом;
коснуться проводками измерительного прибора клемм ТЭНа;
если он исправен, покажет значение сопротивления, приближенное к расчетному;
значение «0» свидетельствует о наличии замыкания внутри нагревательного элемента;
значение «1» — указывает на имеющийся обрыв.

На следующем этапе проверяется наличие пробоя ТЭНа на корпус:

тестер переключается в звуковой режим;
один из его проводков касается вывода ТЭНа, а второй – его корпуса;
появление звукового сигнала свидетельствует о пробое корпуса, то есть необходима замена ТЭНа в водонагревателе.

Проверить ТЭН на обрыв можно и без мультиметра, и без тестера, с помощью лампочки контроля:

один из его контактов подключается к сети;
второй – к лампочке электрика;
если обрыва нет, лампочка загорится.

Исправность нагревательной детали можно легко проверить индикаторной отверткой, даже не извлекая его из аппарата:

отключить посторонние провода;
коснуться пальцами одного из контактов элемента, а кончиком отвертки – другого;
одновременно палец другой руки нужно прижать к металлическому пятачку на конце отвертки;
если лампочка индикатора не загорится, имеется обрыв нагревательной нити.

При возникновении проблем с изоляцией нагревательного элемента возможна утечка тока на его корпус. Если в системе установлен узел защиты от тока, он начнет срабатывать при достижении половины номинальной величины. Но мультиметр его не фиксирует, так как отсутствует короткое замыкание на корпус. Для проверки изоляции и измерения ее сопротивления пользуются мегаомметром в диапазоне измерений 500 В. Один щуп касается контакта элемента, второй – его корпуса. В норме показатель будет больше 0,5 Мом.

Заключение:

При проведении диагностики или замене ТЭНа на водонагревателе в домашних условиях следует предварительно отключить ток в бойлере. Если имеются сомнения в правильности или последовательности действий, стоит обратиться к специалисту, который грамотно выполнит эту работу.

В нашем магазине

Вы так же можете приобрести магниевый анод. Анод – это металлический стержень с резьбой и магниевым покрытием толщиной от 10 до 30 мм. Крепится к фланцу ТЭНа и ставится внутрь водонагревательной емкости.
Он собирает на себя соль и накипь. Входя в контакт с магнием, они оседают на поверхности анода, не причиняя вреда другим деталям. Магний, также, как и металл, взаимодействует с водой, но проявляет большую активность. Выделяющийся при нагреве воды кислород сначала окисляет магниевый анод и лишь после его полного разрушения воздействует на внутреннюю поверхность бака.
